Віртуальний COM порт для Windows 7

Послідовний або COM-порт - це інтерфейс стандарту RS-232, який служить для підключення різного устаткування до комп'ютера. Через обмеження в розмірі інформації (1 біт), що передається за один раз, даний порт отримав другу назву: послідовний. Цікавим є той факт, що в різних інтерфейсах, таких як Ethernet або USB інформація передаються також - послідовно, проте, таку назву за ними не закріпилося.

Що робити якщо в комп'ютері немає COM-порту?

Спочатку COM-порти використовувалися для підключення терміналів, модемів і миші. В сучасний час основне призначення зводиться до підключення всіляких джерел живлення, мікроконтролерів, обчислювальних систем, касових апаратів і інших пристроїв. Також COM-порт дуже активно використовувався для синхронізації комп'ютерів: наприклад, ноутбука з персональним комп'ютером. Зараз такий підхід змінився використанням USB-порту.

Що таке віртуальний COM-порт?

Віртуальний COM-порт уявляє собі наша операційна система, при цьому він відсутній фізично. Для «уяви» існують спеціальні програми, одну з яких ми розглянемо пізніше.

Для чого використовується?

Зрозумівши, що таке реальний COM-порт і для чого він використовується, без праці можна уявити собі необхідність у віртуальному COM-порте. Уявіть: вам потрібно підключити обчислювальний пристрій до комп'ютера через COM-порт. Але у вас його немає! Або ж підключити кілька пристроїв, а порт всього один. Як бути в такій ситуації? Рятує саме створення віртуального порту.

Таким чином, віртуальний порт дозволяє імітувати його присутність в комп'ютері за відсутності оного. Прімеровпрімененія досить багато. Однак найбільш часто віртуальний COM-порт застосовується:

• При необхідності підключити кілька пристроїв одночасно.
• При необхідності налагодити (протестувати, знайти помилки) програму для обчислювального пристрою при відсутності порту.

Як створити віртуальні порти?

Для їх створення передбачено спеціалізовані програми. Варто вибирати ті, які пропонують нам встановити потрібні для віртуальних портів драйвера, оскільки їх пошук - не дуже приємне заняття.

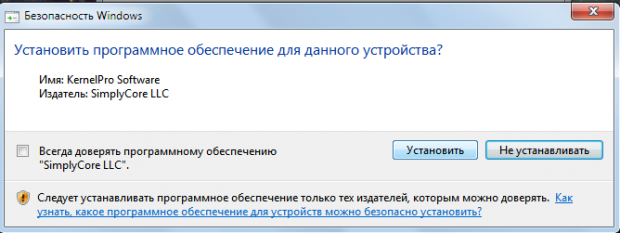

Скачайте і встановіть програму Advanced Virtual COM Port. Установка займає лічені хвилини, при цьому на одному з етапів нам запропонують драйвер:

Програма для настройки віртуального com-порту в windows

Погоджуємося і натискаємо «Встановити». Слід почекати кілька хвилин - не лякайтеся, якщо буде потрібно 5-10 хвилин. Це нормально.
Після установки, заходимо в програму і бачимо головне вікно:

Кернел про щоб регулювати віртуального com-порту в windows

Воно містить три основних вкладки: Загальні (розширені), клієнтські і локальні порти.

Вкладка загальні (або розширені) порти дозволяє ділитися COM-портами через локальну мережу (LAN) або інтернет. Таким чином, дані з віртуальних портів можуть бути легко і швидко передані іншим користувачам.
Вкладка клієнтські порти дозволяють створювати порти на комп'ютері, які підключаються до розширених портів через віртуальний кабель нуль-модему. Варто сказати, що віртуальний кабель програма передбачає автоматично.
Вкладка локальні порти дає можливість переглядати, створювати і видаляти всі пари віртуальних COM-портів.

Перейдемо у вкладку локальні порти і натиснемо кнопку Add. Перед нами відкриється вікно, що пропонує створити пару COM-портів, які передбачаються бути з'єднаними віртуальним нуль-модемним кабелем:

Створення віртуального com-порту в windows7

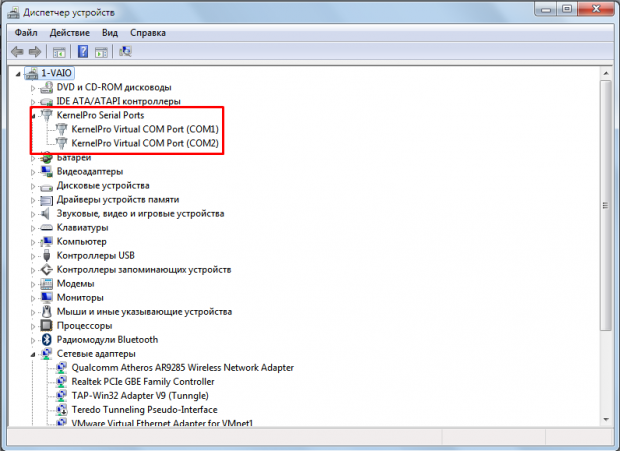

Тиснемо ОК. Переходимо в Панель управління -> Система -> Диспетчер пристроїв.
Бачимо, що наші COM-порти були успішно створені:

Віртуальні com-порти windows

Взаємодія розширених і клієнтських COM-портів

Швидше за все, незрозумілим залишається питання взаємодії цих двох вкладок. Насправді все просто: розширені порти дозволяють ділитися своїми com-портами, тобто всією інформацією, що доступні з пристроїв, підключених до цих портів. Вони підключаються до клієнтських: тим, які отримують всю необхідну інформацію.

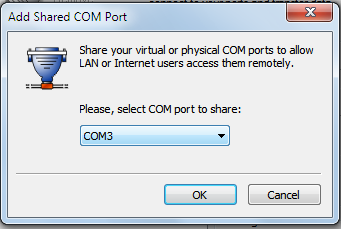

Для створення розширеного порту досить в першій вкладці натиснути кнопку Add і вибрати порт, яким ми ділимося:

Розшарений com-порт windows

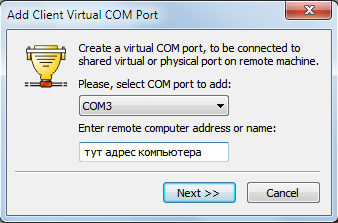

Для створення клієнтського порту, переходимо до другої вкладку, натискаємо кнопку Add і вибираємо спочатку порт, який хочемо зробити клієнтським, а потім адресу комп'ютера, до порту якого ми хочемо підключитися:

Клієнтський com-порт windows

підсумки

За бортом залишилося ще багато чого цікавого на тему COM-портів. Хоча ця технологія і відходить на другий план з розвитком інших інтерфейсів для підключення пристроїв, проте поки що вона все ще активно використовуються і знати тонкощі її роботи дуже корисно.
