Прохідний вимикач: пристрій і підключення

1. Як підключити прохідний вимикач?
2. Робота прохідного вимикача
3. Як керувати освітленням з трьох місць?

На сьогоднішній день досить популярним стало встановлювати прохідний вимикач. Прохідні вимикачі дозволяють полегшити життя багатьом людям. З їх допомогою ви легко зможете управляти освітленням з двох або більше місць. Іноді це є не тільки зручністю, але і необхідністю. Прохідний вимикач відмінно підійде для будинків, в яких є довгі коридори. Уявіть, що пройшовши довгий коридор для того щоб вимкнути освітлення необхідно, буде знову повертатися до вимикача. Схема прохідного вимикача дозволяє вирішити цю проблему, і вимкнути світло ви зможете на іншому кінці коридору.

Ці схеми в першу чергу багато хто використовує для освітлення сходів. У цій статті ми помістили детальну інформацію, яка включає в себе весь процес монтажу. Також ви дізнаєтеся, як підключити прохідний вимикач своїми руками.

Як підключити прохідний вимикач?

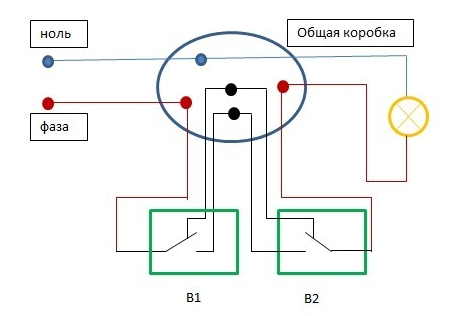

Для того щоб підключити прохідний вимикач вам може знадобитися його схема. Ось схема підключення двох прохідних вимикачів.

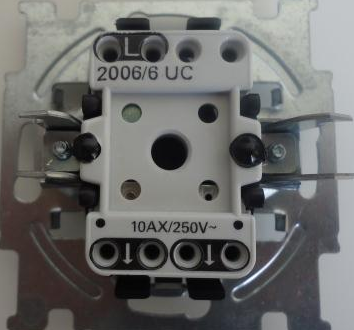

Для того щоб втілити її в життя вам буде потрібно два перемикача. Кожен з них обов'язково повинен мати три контакту і два положення перемикання. Режим перемикання обов'язково повинен мати перекидний характер. Тільки завдяки цьому ви зможете забезпечити вимикання світла за допомогою двох перемикачів.

Завдяки цьому ви зможете уникнути проблем із загальною замкнутістю контактів. імпульсне реле має подібну схему роботи.

Робота прохідного вимикача

Для того щоб правильно підключити прохідний вимикач вам необхідно розібратися зі схемою, яку ми надали вище. На схемі зображено наступні елементи:

• Розподільна коробка.
• Перехідні вимикачі.
• З'єднувальні дроти.

На першій схемі вашій увазі надана схема підключення прохідного вимикача з керуванням з двох різних місць. Як бачите, один провід від джерела живлення буде йти в розподільну коробку, а з неї вже на лампу. Фазний провід буде підключатися до загального контакту одного з вимикачів. Два контакту перемикання одного прохідного вимикача повинні з'єднуватися з двома контактами другого вимикача. Також фаза з загального контакту піде на другий контакт до лампи.

Схема є досить простий. Для того щоб встановити прохідний вимикач вам необхідно поставити прохідні вимикачі на свої місця. Після цього можна приступити до монтажу світильників, які необхідно з'єднати паралельно.

Тепер в будь-якому місці потрібно встановити розподільну коробку. У неї буде вводитися кабель від світильників і прохідних вимикачів. У цій коробці вам необхідно буде зв'язати всі дроти, як ми вказали на схемі вище. Як бачите, види вимикача бувають різними.

Як керувати освітленням з трьох місць?

Якщо детально розібратися, то схема підключення прохідного вимикача з керуванням з трьох місць практично нічим не відрізняється від іншої схеми. У неї був просто доданий ще один прохідний вимикач, який трохи відрізняється від попередніх.

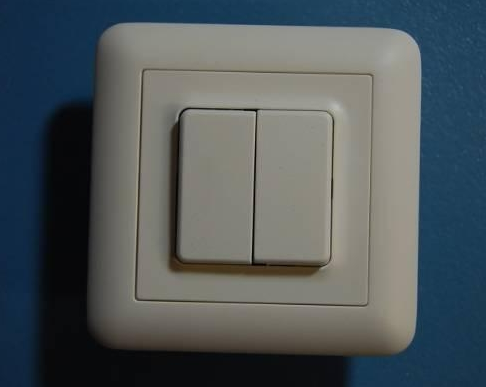

Цей вимикач ще можна назвати спареним. При його натисканні ви перекинете два контакти, які будуть не залежати один від одного. Також ви повинні були помітити, що з нього виходить чотирьохжильний кабель.

Схеми включення прохідних вимикачів досить прості. Але вони можуть обмежуватися місцями для управління. Якщо ви бажаєте отримати незалежне управління освітленням, тоді буде потрібно встановити імпульсна реле.

Читайте: розбирання вимикача своїми руками .
